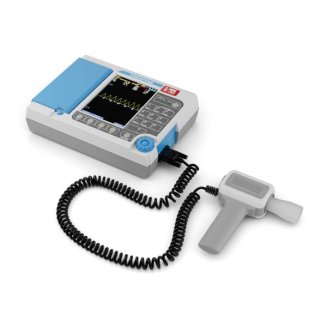

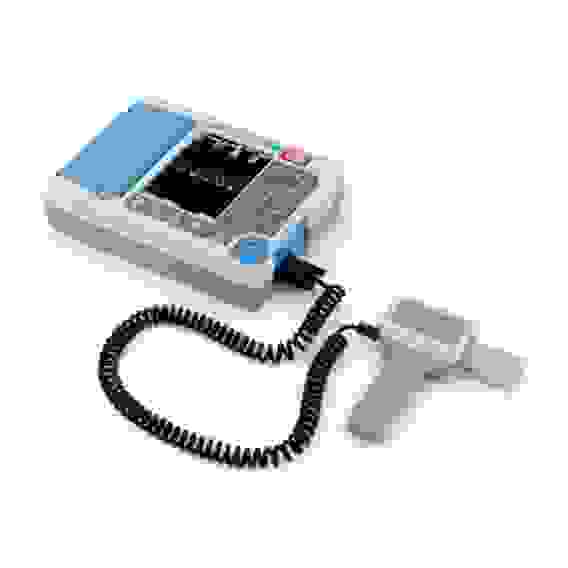

Спирограф микропроцессорный СМП-02-«Р-Д»/1 по ТУ 26.60.12-010-24149103-2022

Спирограф СМП-02-«Р-Д»/1 используется в отделениях функциональной диагностики, оздоровительных центрах, медицинских службах предприятий (проведение медосмотров), в спортивной, авиационно-космической медицине для контроля эффективности лечебных и реабилитационных мероприятий в пульмонологии, мониторинга при астме, для врачебно- трудовой экспертизы.

Датчик спирографа обеспечивает измерение воздушного потока при вдохе или выдохе пациента.
Датчик преобразует воздушный поток в электрический сигнал ультразвуковым методом.
Ультразвуковой метод измерения имеет высокое разрешение (250 измерений в секунду), гарантирует надежное определение всех измеряемых параметров с высочайшей точностью.
При использовании ультразвукового метода измерения потока на основе цифровых технологий, вспомогательные параметры оценки потока (например, дифференциальное давление) больше не требуются. Поток и объем газа вычисляются на основе измерения времени прохождения ультразвукового импульса в прямом и обратном направлении. Разность времени между прямым и обратным направлением пропорциональна скорости воздушного потока.
Измерения с использованием ультразвука являются надежной и стабильной основой диагностики и обеспечивают максимальный комфорт пациентам. В отличие от схожих приборов, у СМП-02-“Р-Д” нет ощутимого сопротивления, которое может затруднить дыхание, что очень важно для пациентов с нарушениями дыхательной функции.

Спирограф обеспечивает
Измерение 4 параметров ЖЕЛ, 19 параметров ФЖЕЛ, 26 параметров петля «поток-объем», 7 параметров МОД и 3 параметров МВЛ
Расчет должных величин для легочных объемов и показателей форсированного выдоха для взрослых и детей по методикам Клемент/Ширяева, Knudson, ECCS-93, ITS (Crapo, Hsu и др), Zapletal - Pediatric, Polgar - pediatric
Оценку показателей по «Унифицированной методике проведения и оценки функционального исследования механических свойств аппарата вентиляции человека», ATS
Выдачу предварительного экспертного заключения, выбор стандарта интерпретации (Россия, ATS), а также возможность отключения интерпретации
Отображение результатов на цветном графическом TFT дисплее
Печать протокола обследования на встроенном термопринтере
Возможность вывода на печать протокола обследования через USB разъем на внешний лазерный принтер
Проведение постмедикаментозных проб
Возможность работы от встроенного аккумулятора
Хранение данных пациентов в энергонезависимой памяти
Возможность применения, как в стационарных, так и в амбулаторных условиях
Измеряет 42 параметра внешнего дыхания
ТЕСТ спокойного вдоха (выдоха) (ЖЕЛ) и форсированного выдоха (ФЖЕЛ)
ТЕСТ петля «поток-объем»n
ТЕСТ минутного объема дыхания (МОД)
ТЕСТ максимальной вентиляции легких (МВЛ)
Постмедикаментозная проба

Дисплей Цветной TFT дисплей размером 116х88 мм, разрешением 640х480 точек
Ширина термобумаги 110 мм
Тип бумаги Рулон или z-fold
Датчик потока ультразвукового типа. Сопротивление не более 50 Па/л/с
Питание От сети напряжением 100-242 В, 50 или 60 Гц и встроенной аккумуляторной батареи
Габаритные размеры основной блок –260х180х70 мм ±5%, датчик спирографа –160×85×40 мм ±5% (без мундштука)
Вес 1,5 кг ±10%

№ по каталогу Описание
F0100 Спирограф микропроцессорный СМП-02-«Р-Д» по ТУ 26.60.12-010- 24149103-2022, вариант исполнения СМП-02-"Р-Д"/1 с печатью на встроенном принтере, с цветным TFT экраном 141 мм по диагонали и с калибровочным шприцом (отображения 36 параметра вдоха и выдоха и графиков)

F0311 Спирограф микропроцессорный СМП-02-«Р-Д» по ТУ 26.60.12-010- 24149103-2022, вариант исполнения СМП-02-"Р-Д"/1 с печатью на встроенном принтере, с цветным TFT экраном 141 мм по диагонали и с калибровочным шприцом (отображения 36 параметра вдоха и выдоха и графиков) в комплекте с внешним лазерным принтером и дополнительными аксессуарами
