Спирограф микропроцессорный портативный СМП-21/01-"Р-Д" ТУ9441-004-24149103-2003

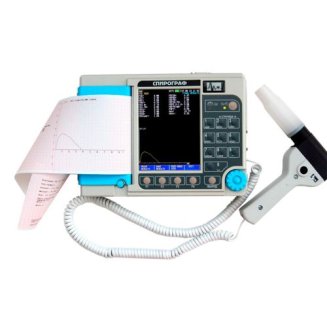

Спирограф СМП-21/01-«Р-Д»

Предназначен для качественной и количественной оценки изменений функционального состояния легких и применяется на всех этапах лечебно-диагностического процесса (выявление нарушений, оценка их выраженности, обоснование и оценка эффективности проводимой терапии, прослеживание динамики заболевания), при экспертизе трудоспособностии пригодности к работе в определенных условиях,при массовых и эпидемиологических обследованиях групп населения.
Прибор предназначен для применения в медицинских учреждениях различного профиля для исследования на основе спирометрии механических свойств аппарата вентиляции легких человека.
В спирографе реализована «Унифицированная методика проведения и оценки функционального исследования механических свойств аппарата вентиляции легких человека». Данная методика была утверждена в 1996 году председателем секции пульмонологии Министерства Здравоохранения РФ Путовым Н.В. В 1999 году методика была переработана и дополнена.
Этот портативный настольный прибор выполняет измерение и вычисление 36 показателей внешнего дыхания и формирует заключительный протокол обследования.

В протоколе обследования содержатся:

данные о пациенте: №, возраст, вес, рост, пол;
дата и время обследования;
измеренные и рассчитанные значения показателей в абсолютных значениях и в процентах от нормы;
оценка степени отклонения от нормы каждого показателя;
графики процедуры форсированного выдоха: «поток — объем»,«поток — время» или «объем — время»; заключение по результатам обследования;
измеренные и рассчитанные значения показателей и графики тестов минутного объема дыхания, максимальной вентиляции легких, измерения жизненной емкости легких.
Спирограф обеспечивает автоматическое приведение объемных и скоростных показателей к стандартным газовым условиям (BTPS). Он состоит из основого блока со встроенным принтером и датчика.. Корпуса основного блока и датчика изготовлены из ударопрочного пластика.
В устройсве применен датчик воздушного потока фирмы «Vitalograph», выполненный на основе трубки Флейша. Датчик обеспечивает высокую точность измерения и имеет малое сопротивление дыханию пациента.
Прибор предусматривает возможность калибровки при помощи трехлитрового калибровочного шприца, входящего в комплект поставки.

СПИРОГРАФ ОБЕСПЕЧИВАЕТ
 измерение 4 параметров ЖЕЛ, 19 параметров ФЖЕЛ, 26 параметров петля «поток-объем», 7 параметров МОД и 3 параметров МВЛ.
расчет должных величин для легочных объемов и показателей форсированного выдоха для взрослых и детей по методикам Клемент/Ширяева, ITS, ECCS, KNUDSON, Zapletal, Polgar;
оценку показателей по “Унифицированной методике проведения и оценки функционального исследования механических свойств аппарата вентиляции человека”, ATS
отображение результатов на цветном графическом TFT дисплее;
печать протокола обследования на встроенном термопринтере;
возможность вывода на печать протокола обследования через USB разъем на внешний лазерный принтер;
проведение постмедикаментозных проб;
возможность работы от встроенного аккумулятора;
хранение данных пациентов в энергонезависимой памяти;
возможность применения, как в стационарных, так и в амбулаторных условиях;

 Измеряет 36 параметров внешнего дыхания:
ТЕСТ спокойного вдоха (выдоха) (ЖЕЛ) и форсированного выдоха (ФЖЕЛ)
ТЕСТ петля «поток-объем»
ТЕСТ минутного объема дыхания (МОД)
ТЕСТ максимальной вентиляции легких (МВЛ) Постмедикаментозная проба

Измеряемые и рассчитываемые показатели внешнего дыхания.

При спокойном вдохе

ЖЕЛ - объем спокойного вдоха;
РОвд - резервный объем вдоха;
РОвыд – резервный объем выдоха;
ДО – дыхательный объем;
Евд – емкость вдоха.

При форсированном выдохе

ФЖЕЛ — объем форсированного выдоха;
ОФВ1 — объем форсированного выдоха за первую секунду;
ОФВ1%ЖЕЛ — индекс Тиффно;
ПОС – пиковая объемная скорость;
МОС25 — мгновенная объемная скорость в момент выдоха25% объема;
МОС50 — мгновенная объемная скорость в момент выдоха50% объема;
МОС75 — мгновенная объемная скорость в момент выдоха75% объема;
СОС25-75 — средняя объемная скорость на отрезке от25% до 75% объема;
ОФВпос — объем форсированного выдоха до достижения пиковой объемной скорости;
ОФВпос/ФЖЕЛ Тфжел — время форсированного выдоха;
ТПОС – время достижения ПОС;
РОф выдоха – резервный объем форсированного выдоха;
РОф вдоха - резервный объем форсированного вдоха;
ОФВ05 – объем форсированного выдоха за первые 0,5сек.

При измерении минутного объема дыхания

ДО — средний объем воздуха, проходящий через легкие за один цикл вдоха выдоха;
ЧД — частота дыхания;
МОД — ОДхЧД – минутный объем дыхания;
ОМОД - отклонение от должного объема дыхания;
ДМОД – должный минутный объем дыхания;
ИМОД – индекс отклонения МОД.

При тесте максимальной вентиляции легких

ДОмвл — максимальный объем воздуха проходящий через легкие за один цикл вдоха- выдоха;
ЧДмвл — частота дыхания при МВЛ (считается по периоду максимального вдоха-выдоха);
МВЛ — ДОмвл х ЧДмвл.

Тест петля "поток-объем"

Технические характеристики

Ширина термобумаги -110 мм, тип бумаги: рулон или z-fold
Цветной TFT дисплей размером 116х88 мм, разрешением 640х480 точек
Питание от сети напряжением 220 В, 50 Гц и встроенной аккумуляторной батареи
Габаритные размеры: 250х174х63 мм
Вес 1,2кг

Основной комплект поставки
спирограф;
датчик спирографа;
встроенный принтер;
мундштуки (5 штук);
зажим для носа;
шнур сетевой;
шнур витой для датчика;
шприц калибровочный 3л;
руководство по эксплуатации.

Опции:
одноразовые фильтры,
лазерный принтер,
сумка для переноски.

Гарантийный срок эксплуатации мониторов — 24 месяца со дня продажи, или18 месяцев с момента ввода в эксплуатацию
Гарантийный срок на датчики, манжеты и электроды — 12 месяцев со дня ввода монитора в эксплуатацию.

Гарантия не распространяется на расходные материалы входящие в комплект поставки спирографа.

Техническая и коммерческая информация является ориентировочной, может быть изменена без уведомления и подлежит уточнению перед заказом.

К прибору прилагаются:

Регистрационное удостоверение
Сертификат об утверждении типа средств измерений
Сертификат соответствия
