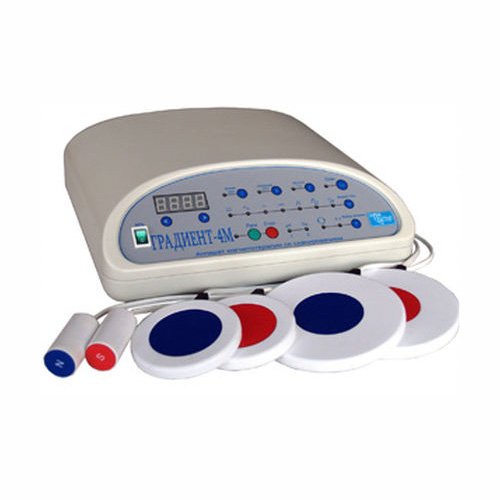

Аппарат магнитотерапевтический низкочастотный программируемый с режимом сканирования «Градиент-4M»

Аппарат предназначен для воздействия электромагнитным полем на ткани организма для:

1) лечения скелетно-мышечных нарушений;

2) облегчения боли (скелетно-мышечного, постоперационного характера);

3) ускорения заживления ран/травм мягких и твердых тканей без выработки терапевтического глубокого тепла.


Класс потенциального риска применения -2а.

Габаритные размеры, масса и основные параметры аппарата соответствуют таблицам 1-3.

Таблица 1-Электронный блок

Параметр Значение
Габаритные размеры (ДхШхВ), мм 323х293х100 ±15%
Масса, кг 1.8±0,2
Мощность, потребляемая при номинальном напряжении питания (230 В), не более ВА 70
Наличие дисплея +
Длина сетевого кабеля (кабеля подключения), м 1,75 ±0,25

Таблица 2-Индукторы

Параметр Значение
Индуктор №1 (соленоид) Индуктор №2 (соленоид) Индуктор №3 (соленоид)

Габаритные размеры (высота/диаметр),мм 12±2/130±2 12±2/90±2 —
Габаритные размеры (длина/диаметр),мм — — 55±7/27±2
Масса, кг 0,375±0,1 0,210±0,05 0,115±0,05


Таблица 3-Предохранитель

Параметр Значение
Предохранитель ВПБ6 Номинальный ток – 2,0 А,
Номинальное напряжение 250 В,
Тип — плавкий
Диаметр/длина предохранителя, мм 5/20
Скорость срабатывания предохранителя, мс 20-300


Аппарат обеспечивает проведение процедур с предварительной установкой параметров физических факторов, диапазон и дискретность которых приведены в таблице 4.

Таблица 4-Параметры


Наименование параметра Поддиапазон Дискретность Относительное отклонение, не более, %
Или дискретное
значение



Магнитная индукция (В), мТл 0,3 – 2 0,3; 0,5; 0,7; 1; 1,5; 2 ± 30
2 – 10 1
10 — 50 5
Частота магнитного
поля (F), Гц 0,01 – 0,2 0,01; 0,03; 0,05; 0,09; 0,1; 0,15; 0,2 ± 5

0,2 – 2 0,1
2 – 100 1
100 – 150 2
Модуляция «1:1» или «– » (нет)
Длительность импульсов в режиме модуляция 1:1 (τи ), с
1 ± 5

Длительность паузы между импульсами в режиме модуляция 1:1 (τп), с
1 ± 5

Продолжительность процедуры (Т), мин
1 – 10 1 ± 2
10 – 95 5


Комплект поставки аппарата включает в себя:

Позиция Количество, шт
1. Блок электронный 1
2.Индуктор №1 (соленоид) 2
3.Индуктор №2 (соленоид) 2
4.Индуктор №3 (соленоид) 2
5.Руководство по эксплуатации 1
Принадлежности
1.Предохранитель 3

Клиническое применение
Заболевания нервной системы: дегенеративно-истрофические заболевания позвоночника (остеохондроз) с корешковым и рефлекторным синдромом.
Заболевания опорно-двигательного аппарата: переломы костей конечностей, деформирующий остеоартроз.Заболевания ЛОР органов: вазомоторный ринит, хронический риносинуит, отит, ларингит, фарингит, тонзиллит.
Стоматологические заболевания: острые и хронические сиалоадениты, остеомиелиты и переломы челюсти, травмы мягких тканей, альвеалгии, дентальные плексалгии, афтозные и язвенные стоматиты. Состояние после аллопластики ВНЧС, хейло- и уранопластики, после вскрытия флегмоны челюстно-лицевой области.
Заболевания глаз: отечный экзофтальм (ранние стадии), оптохиазмальный арахноидит, блефариты, кератиты различной этиологии, раны роговицы и склеры, послеоперационные осложнения, гифема, гемофтальм, кровоизлияния в оболочки глаза, иридоциклиты, увеиты, дистрофические — поражения сетчатки, частичная атрофия зрительного нерва, тромбоз центральной вены сетчатки и ее ветвей, атеросклеротическая хориоретинальная дистрофия, эндокринная офтальмопатия.
Заболевания сосудов конечностей: состояние после операций, связанных с варикозным расширением вен нижних конечностей. Посттромбическая болезнь, трофические язвы, острые, подострые тромбофлебиты.
Хронические воспалительные заболевания внутренних органов (легких, желудка, печени, двенадцатиперстной кишки, почек, половых органов).
Проктологические и гинекологические заболевания воспалительного характера.
Принцип действия
Принцип действия аппарата основан на формировании низкочастотного магнитного поля различной формы, оказывающего локальное дозированное физиотерапевтическое воздействие на пациента. Аппарат представляет собой генератор низкочастотного магнитного поля. Магнитное поле формируется в рабочей зоне электромагнитами специальной конструкции – магнитоиндукторами. Аппарат обеспечивает следующие режимы работы магнитоиндукторов:

непрерывная и импульсная генерация тока различной формы от внутреннего генератора;
семь форм сигнала с частотой от 0,01 до 150 Гц ;
сканирующий режим с изменением частоты от 1 до 150 Гц со скоростью 1 Гц/сек.
Пространственная неоднородность магнитных полей способствует восстановлению кровообращения, микроциркуляции крови и лимфы в тканях, улучшает реологические свойства крови, оказывает анальгезирующее, противовоспалительное и релаксическое действие, ускоряет регенерацию поврежденных тканей.

Сканирующий режим позволяет определить резонансную частоту, на которую субъективно реагирует пациент, и на этой оптимальной частоте проводится лечение. Сканирующий режим также исключает возможность адаптации организма к внешнему воздействию.
