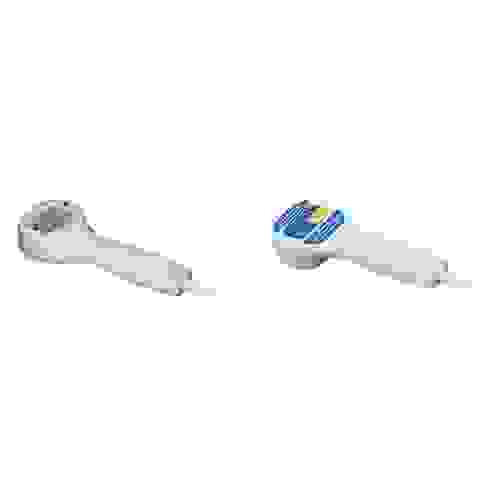

Матричная лазерная головка импульсного излучения МЛ-904-80

Обозначение: ТИП (МЛ) – длина волны – мощность.
Чаще всего используются матричные излучающие головки
с 8 импульсными лазерными диодами ИК (904 нм)
или красного (635 нм) спектра. Подробная информация далее.

Все лазерные излучающие головки подключаются к аппарату специально разработанными для лазерных терапевтических аппаратов удобными, современными и сверхнадёжными разъёмами TRS 6.35 mm stereo Лазмик®.
Необходимы для оптимизации площади и энергетической плотности воздействия, лазерные диоды распределены по поверхности таким образом, чтобы световые поля, создаваемые ими по отдельности, объединившись, обеспечивали наилучшие пространственно-энергетические параметры методики в объёме [Москвин С.В., 2008, 2014].

Такие головки максимально универсальны и могут реализовать практически все методики лазерной терапии, кроме акупунктуры, поэтому входят в состав даже самого простого комплекта оборудования. Используются как для наружного применения, так и при воздействии на проекцию внутренних органов, находящихся на глубине до 15 см (ИК-лазеры).

Параметры МЛ-904-80 (МЛ01К) МЛ-904-200 (МЛ01КМ) МЛ-635-40 (МЛ01КР)
Длина волны, нм 904 904 635
Спектр (цвет) ИК ИК красный
Количество
лазерных диодов, шт. 8 8 8
Импульсная мощность, Вт 80 200 40
Площадь воздействия, см2 8-50 8-50 8-50
Наличие аналогов Условно Нет Нет
У современных матричных лазерных излучающих головок МЛ-904-80, МЛ-904-200 и МЛ-635-40, выполненных по технологии ЛАЗМИК®, лазерные диоды расположены непосредственно у поверхности, а не за специальным стеклом (на расстоянии), что позволяет значительно повысить эффективность воздействия при меньшем количестве лазеров. Площадь светового пятна, по которой рассчитывают плотность мощности у них на расстоянии до 0,5 см от ЛД составляет 8 см2, т. е. 8 источников света можно представлять суммой 8 лазерных головок с одним лазером и зеркальной насадкой. На расстоянии 7 см (предельном) формируется почти прямоугольная область размером 5×10 см и плотность мощности рассчитывается исходя уже из суммарной мощности всех лазерных диодов на площадь 50 см2.

Лазерная излучающая головка МЛ-635-40 (МЛ01КР) используется в основном для методики неинвазивного (наружного, чрезкожного) лазерного освечивания крови с уникальной эффективностью и при воздействии на патологические очаги, находящиеся на глубине до 5 см.
