Ингалятор кислородный КИ-5

Кислородный ингалятор КИ-5 предназначен для проведения кислородной (кислородно-воздушной) и аэрозольной терапии на месте происшествия и (или) при транспортировании в условиях скорой помощи на первом этапе эвакуации. В процессе работы ингалятор кислородный обеспечивает подачу кислорода и регулировку потока с визуальным контролем по шкале индикатора расхода.

Особенности

Возможность комплектации по выбору;
Визуальный контроль подачи кислорода;
Для контроля давления в баллоне на регуляторе установлен манометр с верхним пределом измерения 315 бар (кгс/см2);
Рабочее давление используемых баллонов 200 кгс/см2.

Описание

При проведении кислородно-воздушной терапии маска соединена с регулятором давления трубкой. При открытии вентиля баллона кислород поступает к регулятору давления, в котором устанавливается необходимая подача кислорода в маску, где кислород смешивается при вдохе с воздухом, поступающим из атмосферы через отверстия в маске, образуя кислородно-воздушную смесь. Выброс выдыхаемого газа в атмосферу осуществляется через те же отверстия в маске. Для проведения кислородно-воздушной терапии с использованием ресивера маска соединена кислородной трубкой с регулятором давления. На фазе выдоха кислород от регулятора давления поступает в дыхательный мешок. При вдохе кислород из дыхательного мешка поступает в легкие пациента. Необходимая подача кислорода устанавливается с таким расчетом, чтобы дыхательный мешок всегда оставался в расправленном состоянии. Контроль за дыханием пациента ведется по колебаниям розового поплавка в индикаторе на маске. При проведении кислородной терапии используется клапанная коробка с ресивером и анестезиологическая лицевая маска. При открытии вентиля кислород из баллона поступает в регулятор давления. Необходимая подача устанавливается дискретно на определенную отметку либо по показанию расходомера. Когда проводится аэрозольная терапия, небулайзер соединяется кислородной трубкой с регулятором давления. При открытии вентиля баллона или внешнего источника кислород поступает к регулятору давления и далее по трубке к небулайзеру. Лекарственный раствор, предварительно залитый в колбу, смешивается с кислородом, и полученный аэрозоль поступает в мундштук. Количество аэрозоля, подаваемого на вдох, устанавливается регулятором давления.

Технические характеристики

Регулятор обеспечивает плавное изменение подачи кислорода от 0 до 15 л/мин.
Ингалятор с регулируемым клапаном «Вентури» при потоке 10 л/мин обеспечивает изменение концентрации кислорода в газовой смеси от 26 до 50 %.
Ингалятор с фиксированным клапаном «Вентури» при потоке 10 л/мин обеспечивает содержание кислорода в газовой смеси 40 или 60 %.
Производительность небулайзера по воде при расходе кислорода 8 л/мин составляет не менее 0,2 см3/мин.
Небулайзер для распыления лекарств при расходе 8 л/мин обеспечивает не менее 74 % объема аэрозоля с размером частиц до 5 мкм.
Потеря давления газа в линии пассивного выдоха клапанной коробки при постоянном потоке 25 л/мин не превышает 0,2 кПа (20 мм вод. ст.).
Сопротивление клапанной коробки на вдохе постоянному потоку воздуха 25 л/мин не превышает 0,2 кПа (20 мм вод. ст.).
Баллон с вентилем герметичен при давлении кислорода до 19,6 МПа (200 кгс/см2).

Ингалятор работоспособен:

при давлении кислорода в баллоне от 19,6 до 1,0 МПа (от 200 до 10 кгс/см2);
в интервале температур от минус 20 до + 40oС;
в условиях относительной влажности при температуре плюс 25oС до 100 %.
Время работы ингалятора при расходе кислорода 10 л/мин составляет при вместимости баллона (зависит от первоначального давления):

2,0 л – не менее 30 мин;
1,0 л – не менее 17 мин;
0,8 л – не менее 14 мин.

Масса ингалятора, не более:

исполнения 1, 2, 3 – 6,8 кг;
исполнения 4, 5, 6 – 1,3 кг.

Габаритные размеры ингалятора, не более:

исполнения 1, 2, 3 – 470х170х350 мм;
исполнения 4, 5, 6 – 210х160х180 мм

Средний срок службы – не менее 5 лет.

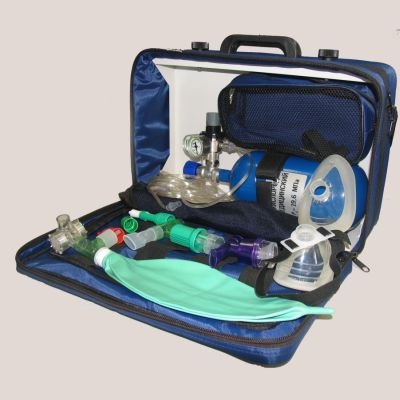

Стандартный вариант комплекта поставки ингалятора КИ-5:

Кислородный баллон стальной, емкость 2 л
Регулятор давления с 1 выходом
Анестезиологическая лицевая маска, размер 5 (для взрослых)
Анестезиологическая лицевая маска, размер 2 (для детей)
Держатель маски 2 шт.
Небулайзер Cirrus
Фиксированный клапан «Вентури», обеспечивающий 40% О2
Фиксированный клапан «Вентури», обеспечивающий 60% О2
Клапанная коробка с ресивером
Кислородная трубка, L=1,8 м
Мундштук, 22М
Футляр
Инструкция по эксплуатации
